Magnes BlueSeal
Nowa rzeczywistość w badaniach rezonansem magnetycznym z obsługą bezhelową.
Zrównoważone i nieprzerywane badania rezonansem magnetycznym to nasza ponadczasowa obietnica całkowicie szczelnego magnesu BlueSeal. Rozwiń swoje usługi rezonansu magnetycznego produktywnie i ze spokojem.
Chcesz w spokoju wykonywać badania rezonansem magnetycznym?
Zrób krok naprzód z BlueSeal
Rezonans magnetyczny zapewnia wyjątkowe możliwości kliniczne, ale konstrukcja helowa klasycznych skanerów rezonansów magnetycznych może stawiać duże wymagania finansowe i operacyjne Twojej placówce. Firma Philips opracowała uszczelniony magnes BlueSeal, aby Twoja jednostka mogła wykonywać bardziej produktywne badania rezonansem magnetycznym z obsługą bezhelową.1 Ten rewolucyjny, w pełni uszczelniony magnes zawiera mniej niż 0,5% helu w porównaniu z konwencjonalnymi magnesami rezonansów magnetycznych, co pozwala na uproszczenie instalacji i umiejscowienia urządzenia. Dzięki temu możesz liczyć na niezawodne działanie i przestać myśleć o potencjalnych komplikacjach związanych z helem.
Pierwszy w Polsce rezonans magnetyczny z obsługą bezhelową oddany do dyspozycji personelu medycznego!
,,Przy wyborze nowego systemu rezonansu magnetycznego kierowaliśmy się przede wszystkim potrzebą zapewnienia najwyższej możliwej pewności diagnostycznej w poszerzającej się gamie wykonywanych badań MR, w szczególności badań kardiologicznych, których liczba stale rośnie, między innymi z powodu częstych powikłań po przejściu COVID-19. Niezwykle istotne były też aspekty ekonomiczne oraz środowiskowe. Hel, potrzebny do pracy rezonansu magnetycznego, jest zasobem nieodnawialnym, a co za tym idzie jego dostawy mogą być nieprzewidywalne, zaś ograniczona dostępność może przekładać się na wyższe ceny. Staramy się również o zapewnienie maksymalnego komfortu badania dla pacjentów oraz komfortu pracy dla personelu medycznego. Odpowiedzią na tak sformułowane zapotrzebowanie okazał się system Ingenia Ambition 1.5T.
W przypadku systemu Ingenia Ambition nie ma potrzeby uzupełniania helu w całym okresie eksploatacji, gdyż działa on przy użyciu zaledwie 7 litrów helu umieszczonego na etapie produkcji w uszczelnionym magnesie. To znacząca różnica w porównaniu do rozwiązań zastosowanych w innych rezonansach, które wykorzystują do działania około 1 500 litrów ciekłego helu i obarczone są potencjalnym ryzykiem quench i innych awarii skutkujących znaczną utratą helu. System Ambition gwarantuje nam poprawę bezpieczeństwa użytkowania w. sytuacjach awaryjnych, na przykład w momencie, gdy jakiś przedmiot utknie w otworze. Ten system można wyłączyćz poziomu konsoli, a po rozwiązaniu problemu personel szpitala może ponownie włączyć pole magnetyczne i samodzielnie przywrócić go do pracy, co znacznie minimalizuje czas przestojów operacyjnych. Dokładając do tego zwiększoną szybkość działania, komfort pracy personelu i pewność kliniczną uznaliśmy, że posiadanie tego systemu w naszej klinice jest niezbędne – bo chcemy oferować pacjentom usługi zdrowotne na najwyższym poziomie.
System Ingenia Ambition 1,5T oferuje doskonałą jakość obrazowania, dzięki w pełni cyfrowej architekturze modułu RF dStream oraz doskonałym parametrom magnesu. Zapewnia tym samym możliwość precyzyjnej diagnozy podczas każdego badania diagnostycznego, zgodnie z obietnicą Philips „First time right”. Ma to ogromne znaczenie zarówno dla pacjentów jak i personelu medycznego. Po pierwszych miesiącach eksploatacji mogę stwierdzić, że system Ingenia Ambition jest doskonałym rozwiązaniem dla pracowni MR."
- Dr n. med. Aleksander Panek, Dyrektor Naczelny Zespołu Opieki Zdrowotnej Nr 2 w Rzeszowie.
Poznaj fakty i mity na temat badań rezonansem magnetycznym z obsługą bezhelową
Mit nr 1
To niemożliwe, żeby system rezonansu magnetycznego dział 24 godziny na dobę przy zaledwie 7 litrach helu.
Mit nr 2
Hel jest niewyczerpanym zasobem, który możemy sami produkować.
Mit nr 3
System rezonansu magnetycznego z technologią obsługi bezhelowej nie ma wystarczającej mocy do uzyskania obrazu doskonałej jakości.
Poznaj zalety zrównoważonych i
bardziej wydajnych badań rezonansem magnetycznym z obsługą bezhelową.2
bardziej wydajnych badań rezonansem magnetycznym z obsługą bezhelową.2
Dzięki magnesowi BlueSeal firma Philips dąży do zapewnienia zrównoważonych i bardziej wydajnych badań rezonansu magnetycznego w placówkach je wykonujących. Nasz cel? Uniknięcie obaw dotyczących potencjalnych problemów związanych z helem w klasycznej konstrukcji magnesów, wspieranie bezprzestojowego wykonywania badań MR, wyeliminowanie uzależnienia od dostępności helu.
Zapomnij o helu
Magnes BlueSeal firmy Philips wykorzystuje nową, bardzo wydajną technologię mikrochłodzenia, która wymaga zaledwie 7 litrów ciekłego helu do chłodzenia, zamiast 1500 litrów wykorzystywanych przez konwencjonalne magnesy. Ta niewielka ilość ciekłego helu jest umieszczana w magnesie i całkowicie uszczelniona podczas produkcji, zamykając cenny gaz na resztę jego życia. Nawet odrobina płynnego helu nie może się ulotnić.1 Zmniejsza to potencjalne długie przerwy w badaniach rezonansem magnetycznym powodowane problemami z helem i eliminuje koszty uzupełniania helu przez cały okres eksploatacji magnesu.
“Nie będziemy mieli problemów z uzupełnianiem helu podczas całego okresu eksploatacji maszyny i możemy zapomnieć o helu. Pozwoli nam to zaoszczędzić pieniądze i pomoże nam być bardziej przyjaznymi dla środowiska.” Dr. Marίa del Mar Travieso, Kierownik Radiologii, Hospitales San Roque, Spain
Łatwa instalacja niższe koszty
Instalacja w przypadku standardowego rezonansu Aby w przypadku quenchu magnesu spełnić wymagania bezpieczeństwa i skierować hel do zewnętrznego otworu wentylacyjnego, na klasycznym magnesie należy zainstalować długie rury awaryjnego wyrzutu helu. Ponieważ nawet odrobina płynnego helu nie może się ulotnić1, magnes BlueSeal firmy Philips nie potrzebuje rury awaryjnego wyrzutu helu, co znacznie obniża koszty budowy nowych instalacji.
Instalacja w przypadku rezonansu z magnesem BlueSeal
Przy minimalnym wymogu instalacyjnym wynoszących 3700 kg system BlueSeal jest o około 900 kg lżejszy niż jego poprzednik.2 Może to potencjalnie ułatwić posadownie urządzenia, uprościć adaptację podłoża oraz obnizyć koszty budowy.
Badanie rezonansem magnetycznym bez niepotrzebnych przerw
BlueSeal firmy Philips jest uznawany za pierwszy magnes napędzany sztuczną inteligencją (AI), który obsługuje pakiet unikalnych funkcji usług zwanych EasySwitch. Pole magnetyczne BlueSeal można na przykład łatwo wyłączyć, jeśli przedmiot utknie w otworze. Gdy problem zostanie rozwiązany, personel szpitala lub firmy Philips4 może ponownie zasilić magnes i przywrócić go do pracy, minimalizując przestoje operacyjne.
“W przypadku poważnej katastrofy, takiej jak trzęsienie ziemi, możemy stosunkowo szybko przywrócić te maszyny do pracy, co czyni je doskonałymi również z punktu widzenia zarządzania ryzykiem w szpitalu.” Prof. Hashimoto, Tokai University Hospital, Japan
Często zadawane pytania dotyczące BlueSeal
- Jeśli nie jest potrzebna rura odpowietrzająca, jak zapewnić kontrolę ciśnienia?
-
W przypadku samoistnej utraty pola, temperatura cewek nadprzewodzących i ciśnienie w układzie chłodzenia podnoszą się do średniego poziomu, co jest wzrostem kontrolowanym. Ciśnienie to jest czterokrotnie niższe niż to stosowane podczas produkcji (w temperaturze pokojowej). Magnes jest tak zaprojektowany, aby uwzględnić tę zmianę i spełnia normy ASME i PED dotyczące zbiorników ciśnieniowych.
- W jaki sposób oprócz lokalizacji i budowy technologia BlueSeal firmy Philips może ułatwić procedury bezpieczeństwa na miejscu?
-
Międzynarodowa norma IEC 60601-2-33 opisuje szczególne wymagania dotyczące bezpieczeństwa sprzętu do rezonansu magnetycznego. Ponieważ magnes BlueSeal zawiera minimalną ilość helu zawartego w zamkniętym układzie chłodzenia, hel nie może się ulotnić podczas zaniku pola. W rezultacie nie mają zastosowania następujące wymagania IEC, co ułatwia lokalne procedury bezpieczeństwa:
- BRAK przepisów dotyczących dostaw ciekłego kriogenu. Np. procedury, które należy wykonać po uwolnieniu gazu lub środki ostrożności zapobiegające brakowi tlenu.
- BRAK przepisów bezpieczeństwa w przypadku quenchu. Np. plan awaryjny na wypadek quenchu.
- W jaki sposób ta nowa technologia oparta na znikomej ilości helu wpływa na właściwości kliniczne?
-
Wynikowa wydajność magnesu należy do najlepszych w branży, z doskonałą jednorodnością (≤ 0,9 ppm, przy 45 cm DSV), wysoką liniowością gradientów (amplituda 45 mT / m, szybkość narastania 200 T / m / s) i doskonałym polem widzenia 55 cm.
- Jak długo trwa wyłączanie magnesu w nagłych przypadkach? Czym różni się to od kontrolowanego wyłączania?
-
W przypadku sytuacji awaryjnej system wyłączy się natychmiast po naciśnięciu przycisku Emergency Ramp Down Unit (ERDU). Powrót do pracy po awaryjnym zatrzymaniu zajmie mniej niż 3 dni. W przypadku, gdy jakiś przedmiot zaklinuje się w urządzeniu (wstrzykiwacz, narzędzie do czyszczenia itp.), wyłączenie magnesu poprzez środowisko serwisowe na konsoli operatora zajmie około 1 godziny, a przywrócenie działania urządzenia zajmie mniej niż 24 godziny5. W obu przypadkach cały hel przechodzi do stanu gazowego i pozostaje w całkowicie uszczelnionym układzie chłodzenia.
Chcesz się dowiedzieć, w jaki sposób to rewolucyjne rozwiązanie może usprawnić Twoje badania?
Skontaktuj się z nami, a jeden z naszych specjalistów pomoże Ci przejść na bardziej zrównoważone i produktywne usługi rezonansu magnetycznego z obsługą bezhelową.
Dowiedz się wszystkiego o magnesie BlueSeal
Badania rezonansem magnetycznym z obsługą bezhelową to gorący temat wśród ekspertów MR. Dowiedz się więcej o działaniu technologii BlueSeal i przeczytaj najnowsze opinie ekspertów w tej dziedzinie.
Broszura
Pobierz broszurę na temat technologii BlueSeal
Film instalacyjny
Obejrzyj filmową dokumentację instalacji urządzenia w Szpitalu Nepean
Historie klientów
Przeczytaj, jak w MCVI [Michigan CardioVascular Institute] poprawiła się jakość badań rezonansem magnetycznym.
Odkryj nową rzeczywistość w skanerze MR

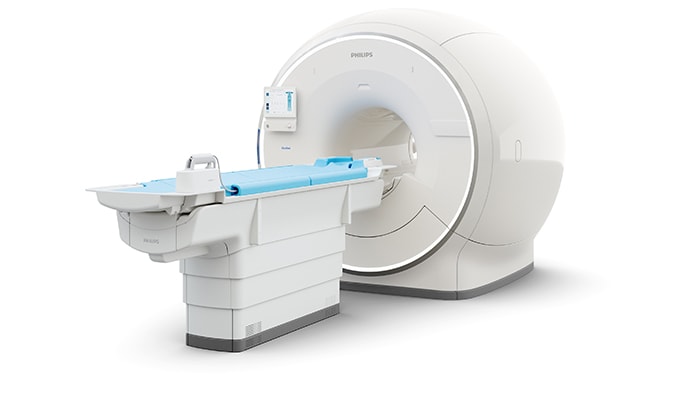

Ingenia Ambition 1.5T
Pierwszy na świecie skaner MRI firmy Philips zapewniający wyjątkową szybkość, pewność kliniczną, komfort pacjenta i spokój dzięki badaniom rezonansem magnetycznym z obsługą bezhelową.2
Wyłączenia odpowiedzialności: 1 Nawet w rzadkich przypadkach rozszczelnienia magnesu znikoma ilość uchodzącego helu nie wpłynie istotnie na poziom tlenu w pomieszczeniu. 2 W porównaniu z magnesem Ingenia 1.5 T ZBO. 3 W izotropowych skanach 3D MSK VIEW, w porównaniu ze skanami Philipsa bez funkcji compressed SENSE. 4 Wymaga odpowiedniej umowy serwisowej. 5 Zwykle 1 lub 2 dni robocze. Z zastrzeżeniem umowy serwisowej i warunków na miejscu. BlueSeal może zostać wyłączony i wrócić do pracy w czasie krótszym niż 16 godzin, w tym automatyczne wyłączenie, czas schładzania, czas rozruchu, kontrola jednorodności pola, kalibracje, weryfikacje (na podstawie testów wewnętrznych). Magnes może wymagać wyrównania jednorodności pola po zakończeniu całego procesu.
