    Potwierdzona niższa dawka1,2
    z zastosowaniem systemu CombiDiagnost R90 i ProxiDiagnost N90

    Badań dzieci

    W przypadku badań dzieci opracowana przez firmę Philips fluoroskopia sterowana siatką lampy (GCF) umożliwia zmniejszenie dawki1 nawet o 68%2 w porównaniu z fluoroskopią impulsową (PCF), w zależności od typu pacjenta i badania.

    1Moc dawki określona zgodnie z normą IEC 60601-2-54, 203.5.2.4.5.102, konfiguracja systemu: format detektora 43 cm × 43 cm (17 × 17"), typ pacjenta – dziecko, filtr 0,1 mm Cu + 1 mm Al, zmniejszona dawka i tryb fluoroskopii o wolnej pulsacji z 2 impulsami/s, fantom: PMMA 2 5 cm

    2Względna różnica dwóch referencyjnych wartości kermy w powietrzu między systemem wykorzystującym fluoroskopię GCF a systemem wykorzystującym fluoroskopię PCF

    W jaki sposób technologia GCF firmy Philips redukuje dawkę?

    W jaki sposób technologia GCF firmy Philips redukuje dawkę?

    Utrzymanie niskiej dawki w pediatrycznych badaniach fluoroskopowych


    Dzieci są bardziej wrażliwe na promieniowanie niż dorośli, dlatego tak ważne jest stosowanie w trakcie fluoroskopowych badań pediatrycznych zasady ALARA (możliwie najniższa dawka niezbędna do uzyskania zamierzonego efektu) w celu utrzymania niskiej dawki promieniowania rentgenowskiego.



    Fluoroskopia pulsacyjna jest uznaną technologią zapewniającą dobrą jakość obrazu przy niższej dawce niż fluoroskopia w trybie ciągłym. W przeciwieństwie do trybu ciągłego we fluoroskopii pulsacyjnej promienie rentgenowskie to generowane impulsy, z których każdy pozwala w rezultacie uzyskać jedną klatkę obrazu z sekwencji. Dostępne są różne technologie generowania tych impulsów, które różnią się między sobą kosztami i wydajnością.

    Fluoroskopia impulsowa (PCF)


    W przypadku tradycyjnej fluoroskopii PCF generator wysokiego napięcia wytwarza impulsy promieniowania RTG. Jednak długie kable zasilające ciągnące się od generatora do lampy RTG zachowują się jak duże kondensatory, co silnie wpływa na kształt przesyłanego przez nie sygnału elektrycznego.

    Dlatego też na wykresie przebiegu impulsy nie mają postaci idealnego prostokąta, lecz są zaokrąglone o zboczach narastających i opadających.

    W przypadku pacjenta skutkuje to bezużyteczną dodatkową dawką (niskoenergetycznego promieniowania RTG, często nazywanego miękkim). Należy unikać tego promieniowania, ponieważ przyczynia się do zwiększenia dawki przyjmowanej przez pacjenta, ale nie ma wystarczającej ilości energii, aby dotrzeć do detektora, a zatem nie ma wpływu na proces obrazowania.

    Fluoroskopia sterowana siatką lampy (GCF) firmy Philips


    We fluoroskopii GCF firmy Philips impulsy generowane są bezpośrednio wewnątrz lampy RTG. Technologia ta jest w stanie wytwarzać ostre impulsy, które pozbawione są zboczy narastających i opadających występujących we fluoroskopii PCF. Pozwala to wyeliminować niepożądane, miękkie promieniowanie. Ponadto technologia GCF jest bardziej precyzyjna i efektywna oraz umożliwia tworzenie mniejszych, krótszych impulsów o niższym natężeniu, ale wyższym napięciu. Powiązane z nią zoptymalizowane krzywe regulacji napięcia są specjalnie dostosowane do potrzeb fluoroskopii pediatrycznej, a wynikowa dawka jest znacznie niższa.

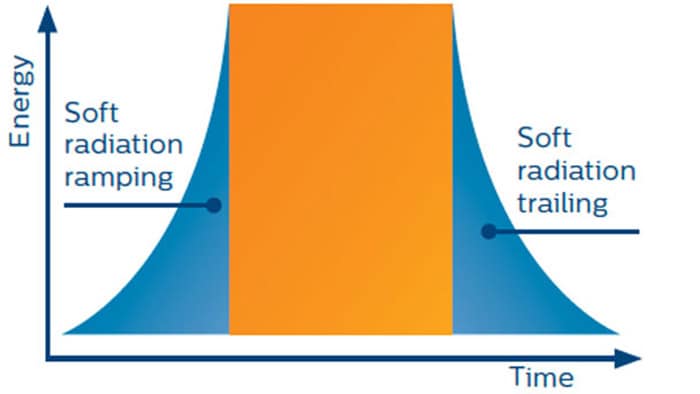

    PCF wykres

    PCF: nieostre, wysokie i długie impulsy z narastającymi i opadającymi zboczami odpowiedzialnymi za dodatkową dawkę dla pacjenta w wyniku promieniowania miękkiego.

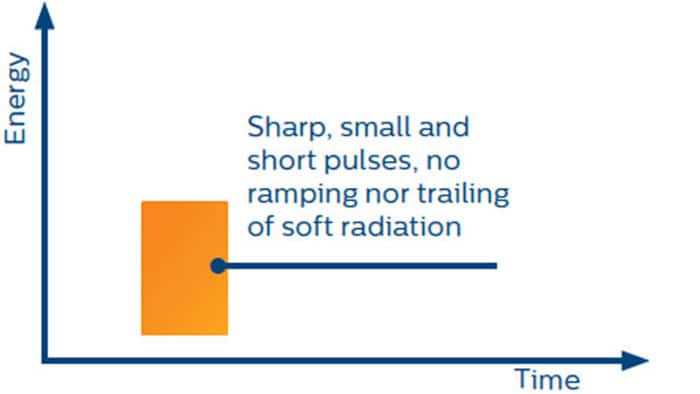

    GCF wykres

    GCF: ostrzejsze, mniejsze i krótsze impulsy, bez narastających i opadających zboczy odpowiedzialnych za promieniowanie miękkie, dostarczające jedynie dawkę umożliwiającą uzyskanie obrazu.

    Fluoroskopia impulsowa (PCF)

    PCF

    PCF: nieostre, wysokie i długie impulsy z narastającymi i opadającymi zboczami odpowiedzialnymi za dodatkową dawkę dla pacjenta w wyniku promieniowania miękkiego.

    W przypadku tradycyjnej fluoroskopii PCF generator wysokiego napięcia wytwarza impulsy promieniowania RTG. Jednak długie kable zasilające ciągnące się od generatora do lampy RTG zachowują się jak duże kondensatory, co silnie wpływa na kształt przesyłanego przez nie sygnału elektrycznego.

    Dlatego też na wykresie przebiegu impulsy nie mają postaci idealnego prostokąta, lecz są zaokrąglone o zboczach narastających i opadających.

    W przypadku pacjenta skutkuje to bezużyteczną dodatkową dawką (niskoenergetycznego promieniowania RTG, często nazywanego miękkim). Należy unikać tego promieniowania, ponieważ przyczynia się do zwiększenia dawki przyjmowanej przez pacjenta, ale nie ma wystarczającej ilości energii, aby dotrzeć do detektora, a zatem nie ma wpływu na proces obrazowania.

    Fluoroskopia sterowana siatką lampy (GCF) firmy Philips

    GCF

    GCF: ostrzejsze, mniejsze i krótsze impulsy, bez narastających i opadających zboczy odpowiedzialnych za promieniowanie miękkie, dostarczające jedynie dawkę umożliwiającą uzyskanie obrazu.

    We fluoroskopii GCF firmy Philips impulsy generowane są bezpośrednio wewnątrz lampy RTG. Technologia ta jest w stanie wytwarzać ostre impulsy, które pozbawione są zboczy narastających i opadających występujących we fluoroskopii PCF. Pozwala to wyeliminować niepożądane, miękkie promieniowanie. Ponadto technologia GCF jest bardziej precyzyjna i efektywna oraz umożliwia tworzenie mniejszych, krótszych impulsów o niższym natężeniu, ale wyższym napięciu. Powiązane z nią zoptymalizowane krzywe regulacji napięcia są specjalnie dostosowane do potrzeb fluoroskopii pediatrycznej, a wynikowa dawka jest znacznie niższa.

    Korzyści z fluoroskopii sterowanej siatką lampy (GCF) firmy Philips z regulacją parametrów poszczególnych impulsów

    GCF ze Sterowaniem Wewnątrzimpulsowym

    Obejrzyj klip, aby zobaczyć, jak działa regulacja parametrów poszczególnych impulsów.

    • Właściwa dawka w czasie rzeczywistym
    • Doskonała jakość obrazu
    • Cała uwaga poświęcona pacjentowi

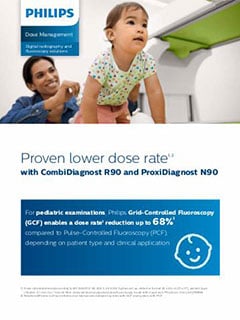

    Dowiedz się więcej o tym, jak fluoroskopia sterowana siatką lampy (GCF) firmy Philips pozwala ograniczyć dawkę.

    Dowiedz się więcej, jak fluoroskopia sterowana siatką lampy (GCF) firmy Philips pozwala ograniczyć dawkę.
